Language球閥結構及特點
球閥的基本結構及密封原理
球閥是通過閥體（球體）繞閥體（主體）內部的閥桿（閥桿）旋轉來控制流體的閥門。

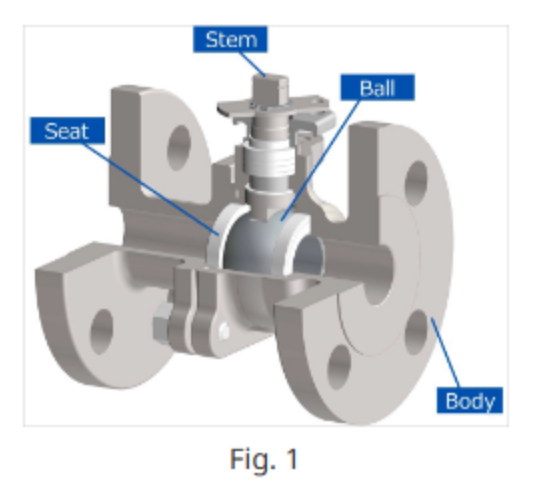

如圖1所示，流路與管道形狀相同，對流體提供阻力的元件很少，因此該結構在全開時壓力損失極低。

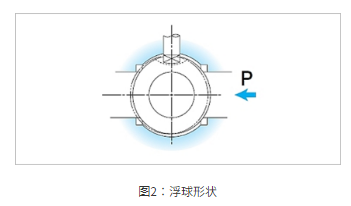

浮球型的結構是閥桿嵌入球體凹槽內，如圖2所示，因此球在完全關閉時可沿流動方向移動。采用這種結構，由于球體在完全關閉時通過壓差與閥座緊密結合，因此可以預期實現自密封效果。主要用于低壓（~JIS20K、CL300）和小口徑（~DN200）。

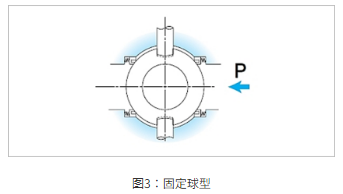

固定球型的結構是球的頂部和底部由閥桿和耳軸支撐，如圖3所示。這種結構利用閥座背面的彈簧力和施加到閥座背面的主壓力，在閥座完全關閉時切斷流體。因此，在初級側形成密封，固定球型的特點是操作扭矩隨流體壓力波動的波動較小。主要用于高壓（JIS30K、CL600以上）、大口徑（DN250以上）。
球閥的特點
① 易于完全打開和關閉
閥桿（閥桿）90度旋轉可實現快速開啟和關閉操作。
此外，閥門的開/關狀態由杠桿手柄的位置清楚地指示，提供了良好的可視性。
② 優良的密封性能
由于閥座采用PTFE等樹脂材料，因此易于截?cái)嗔黧w，密封性能優異。
③ 極低壓力損失的結構
流路與管道形狀相同，對流體提供阻力的元件很少，因此該結構在全開時壓力損失極低。
④可處理高溫高壓流體
我們擁有眾多種類的閥座產品，可根據您的工況調節進行選擇，也可以對應高溫高壓流體。
⑤易于自動化
我們的球閥只需安裝支架和聯軸器即可配備各種形式的執行器。
